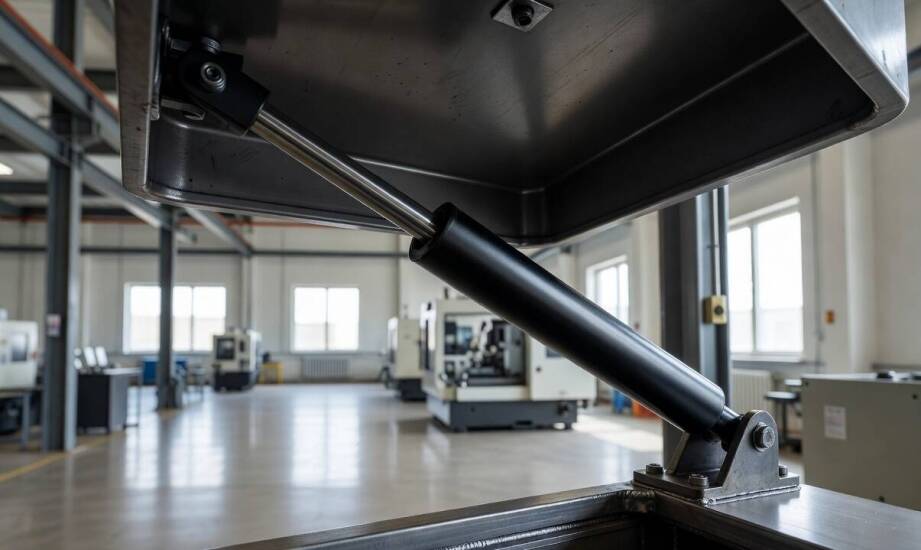

Dlaczego siła sprężyny gazowej zmienia się w trakcie ruchu elementu maszyny

Siła generowana przez element gazowy nie pozostaje stała podczas ruchu podzespołu w maszynie przemysłowej. Zmiany te wynikają z kilku powiązanych ze sobą zjawisk fizycznych oraz uwarunkowań mechanicznych. Wpływ na ostateczną wartość oporu mają wahania ciśnienia gazu wewnątrz cylindra, kinetyka układu mocowań oraz aktualne położenie tłoczyska. Zrozumienie tej specyficznej, zmiennej charakterystyki ułatwia projektowanie płynnie działających pokryw, ciężkich osłon bezpieczeństwa i włazów serwisowych. Konstruktorzy muszą uwzględniać te wahania już na etapie wczesnego planowania przestrzennego obudowy.

Przeczytaj również: Jakie działania podejmować w przypadku wykrycia podatności w systemach IT?

Budowa i mechanizm działania sprężyny gazowej

Podstawowym elementem konstrukcyjnym jest szczelny stalowy cylinder wypełniony sprężonym azotem. Wartość ciśnienia wewnętrznego zależy ściśle od konkretnego modelu, a w zaawansowanych aplikacjach przemysłowych ciśnienie gazu sięga około 300 barów. Wewnątrz cylindra przesuwa się precyzyjnie wykonane tłoczysko, natomiast odpowiednio dobrana porcja oleju tłumiącego gwarantuje płynność ruchu i smarowanie uszczelnień. Gaz wywiera nacisk na pełną powierzchnię tłoka po jednej stronie. Po stronie tłoczyska użyteczna powierzchnia ulega jednak pomniejszeniu o przekrój pręta.

Przeczytaj również: Rozwiązania finansowe przy zakupie betoniarni mobilnej: leasing, kredyt czy wynajem?

Ta fizyczna różnica powierzchni roboczych sprawia, że siła wypychająca rośnie w miarę wsuwania pręta do wnętrza korpusu. Podczas wciskania tłoczyska dostępna objętość przestrzeni gazowej wewnątrz cylindra maleje. Proces ten wymusza proporcjonalny wzrost ciśnienia azotu w układzie zamkniętym. W efekcie opór stawiany na końcu skoku kompresji wyraźnie przewyższa wartości początkowe. Przepływający przez kanały w tłoku olej tłumiący wprowadza dodatkową kontrolę prędkości wysuwu, co zapobiega gwałtownym uderzeniom klap w punktach skrajnych. Działanie oporu hydraulicznego jest szczególnie zauważalne na początku oraz na samym końcu ruchu elementu roboczego, chroniąc zawiasy przed wyłamaniem.

Przeczytaj również: Fontanna pływająca z oświetleniem jako element dekoracyjny w przestrzeni komercyjnej

Wpływ geometrii i otoczenia na pracę układu

Sama wartość oporu podana w specyfikacji technicznej nie wystarczy do określenia faktycznego zachowania ciężkiej pokrywy ochronnej w maszynie. Kąt montażu korpusu względem osi obrotu oraz długość ramienia dźwigni bezpośrednio decydują o użytecznym momencie obrotowym. Wartość ta stanowi iloczyn siły oraz ramienia i zmienia się dynamicznie wraz z kątem otwarcia klapy serwisowej. Projektanci automatyki muszą precyzyjnie dobierać punkty podparcia, aby prawidłowo zamontowana sprężyna gazowa płynnie unosiła stalowe włazy w centrach obróbczych CNC czy skomplikowanych liniach pakujących. Zastosowanie odpowiedniej geometrii pozwala na osiągnięcie efektu samoczynnego zatrzymania klapy w pozycji otwartej.

Kluczowe znaczenie dla stabilności działania układu mają również warunki środowiskowe panujące w zakładzie. Temperatura otoczenia bezpośrednio wpływa na rozprężanie gazu, gdzie spadek o 10°C obniża siłę elementu o około 3,4%. Intensywność eksploatacji maszyn rzutuje z kolei na trwałość całego modułu. Wysoka liczba cykli roboczych prowadzi do stopniowego uchodzenia azotu przez złącza oraz powolnej degradacji oleju tłumiącego. W codziennej praktyce inżynierskiej Pivexin Technology dostarcza komponenty do maszyn przemysłowych, dobierając je pod kątem obciążeń cyklicznych w wymagających środowiskach produkcyjnych.

Wysokie zapylenie, wilgoć i zanieczyszczenia obecne w halach fabrycznych przyspieszają fizyczne zużycie uszczelek. Brak odpowiednich osłon zgarniających pogarsza powtarzalność ruchu i zwiększa ryzyko utraty parametrów roboczych w ciągłym procesie wytwórczym. Spadek ciśnienia azotu poniżej wartości krytycznej sprawia, że mechanizm przestaje samodzielnie utrzymywać ciężar przypisanej mu osłony, co stwarza bezpośrednie zagrożenie dla operatorów.

Kiedy elementy gazowe to optymalne rozwiązanie

Technologia oparta na sprężonym azocie doskonale wspiera kontrolowany ruch ciężkich osłon, włazów i paneli inspekcyjnych. Taki układ sprawdza się najlepiej, gdy konstrukcja obudowy maszyny pozwala na wykorzystanie zmiennej charakterystyki siły i naturalnego tłumienia hydraulicznego w skrajnych pozycjach. Występowanie większego oporu podczas zamykania zapobiega uszkodzeniom mechanicznym ram zabudowy i wygłusza pracę całego mechanizmu. Prawidłowo zaprojektowany system działa bez zasilania zewnętrznego, co obniża koszty budowy maszyny.

Aplikacje wymagające idealnie stałej siły na całej długości skoku zmuszają konstruktorów do poszukiwania innych mechanizmów. Jeśli projekt wymusza ogromną trwałość przy bardzo wysokiej częstotliwości pracy, sama korekta punktów mocowania może okazać się niewystarczająca. Należy wówczas zrezygnować z rozwiązań pneumatyczno-hydraulicznych i wykorzystać precyzyjne siłowniki śrubowe lub zaawansowane napędy serwokrokowe. Zapewniają one powtarzalne pozycjonowanie, utrzymanie zadanej prędkości i pełną kontrolę nad ruchem niezależnie od zmieniających się warunków termicznych.
